1- آزمايش بارگذاری عرضی

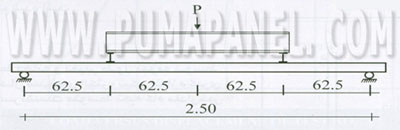

آزمايش بارگذاری عرضی بر اساس بند 11 از بخش E72 آيين نامه ASTM انجام پذيرفته که سيستم اعمال بارگذاری و شرايط تکيه گاهی نمونه مطابق ذيل تنظيم شده است.

خيز وسط دهانه توسط تغيير مکان سنج های الکترونيکی اندازه گيری و پس از کسر نشست متوسط تکيه گاه ها مقدار خيز خالص ثبت می گردد.

آزمايش بارگذاری عرضی نمونه شماره 1

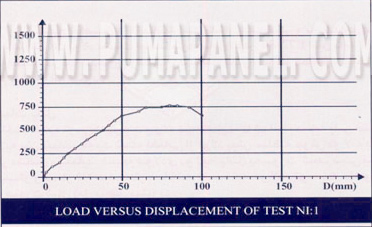

عرض پانل 44 سانتی متر و هر لايه دارای 2 عدد ميلگرد تقويتی 8 Ø می باشد. و ضخامت متوسط نمونه 1/7 سانتی متر اندازه گيری شده است و منحنی نيرو خيز وسط دهانه با استفاده از مقادير ثبت شده مطابق ذيل حاصل گرديده است.


مشاهدات: نمونه شماره يک تحت بارگذاری رفتاری که از خود نشان داد در بار 750 کيلوگرم شروع به افزايش خيز تحت بار ثابت نمود.

نتيجه گيری: ظرفيت بار نهايی پانل شماره يک معادل بار گسترده 680 کيلوگرم بر مترمربع محاسبه شد.

2- آزمايش بارگذاری فشاری

آزمايش بارگذاری فشاری بر اساس بند 9 از بخش E72 آيين نامه ASTM انجام پذيرفته که سيستم اعمال بارگذاری و شرايط تکيه گاهی نمونه مطابق ذيل تنظيم شده است.
خيز وسط دهانه و تغيير طول نمونه توسط تغيير مکان سنج های الکترونيکی اندازه گيری و پس از کسر نشست متوسط تکيه گاه مقدار خيز خالص ثبت می گردد.


آزمايش بارگذاری فشاری نمونه شماره 2

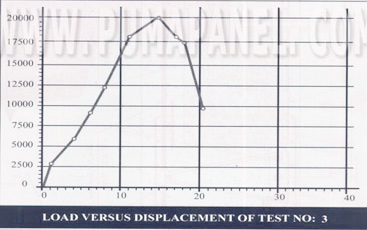

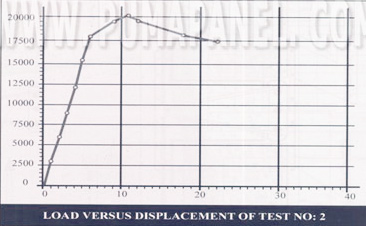

نوع آزمايش: بارگذاری محوری (فشاری) ابعاد نمونه 44 در 270 سانتی متر ضخامت متوسط 5/7 سانتی متر و نمونه ها بدون آرماتور تقويتی می باشند. منحنی نيرو- خيز افقی وسط دهانه و منحنی نيرو- تغيير مکان عمودی به ترتيب با استفاده از مقادير ثبت شده در مراحل بارگذاری مطابق ذيل ترسيم می شود.

مشاهدات: پديده خاصی تا مرحله کمانش نمونه مشاهده نکرديد تا اين که در بار حدود 20 تن نمونه در اکثر کمانش در فاصله 1/1 متر از بالای پانل گسيخته می شود.

نتيجه گيری: مقدار ظرفيت نهايی باربری نمونه پانل با طولی معادل 70/2 متر بدون قيد جانبی برابر 20تن حاصل گرديد.

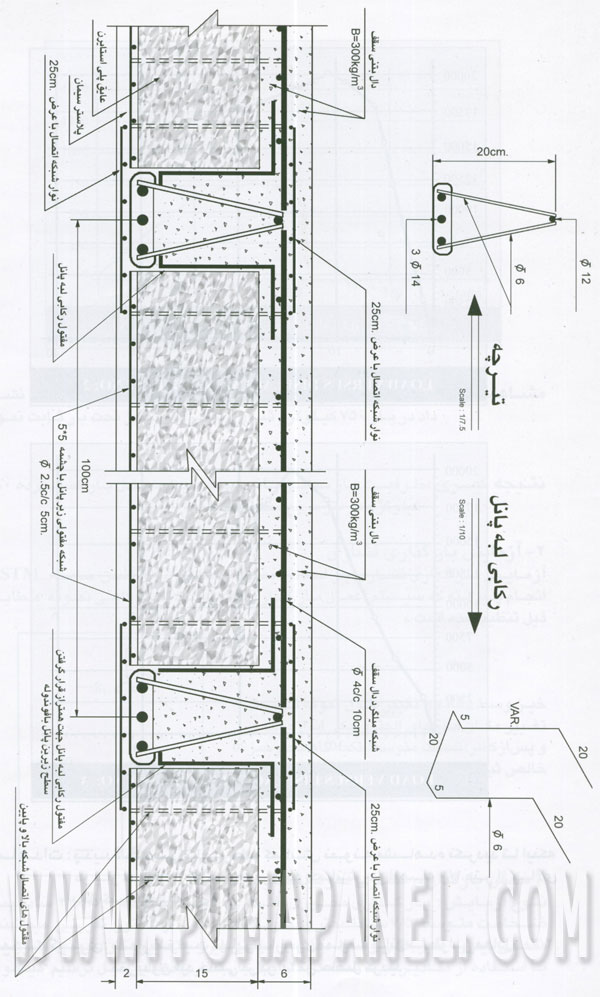

جزئيات اجرايی دال بتنی سقف با پانل سقفی "پوما" در دهانه 5 متر
